セラミック鋳型砂の主な利点
- 化学組成の安定した品質
- 完璧な粒度で丸い形状、様々な粒度
- 高いガス透過性
- 高温耐性
- 分解性が良く、硬化が速く、離型性も良好です。
セラミック鋳造砂の化学組成
| SiO₂ | 5～15％ |
| Al2O3 | 75～85％ |
| Fe2O3 | 5%以上 |
| TiO2 | 5%以上 |
| MgO | 0.5%以上 |
| K2O | 0.5%以上 |
| 高い | 0.5%以上 |

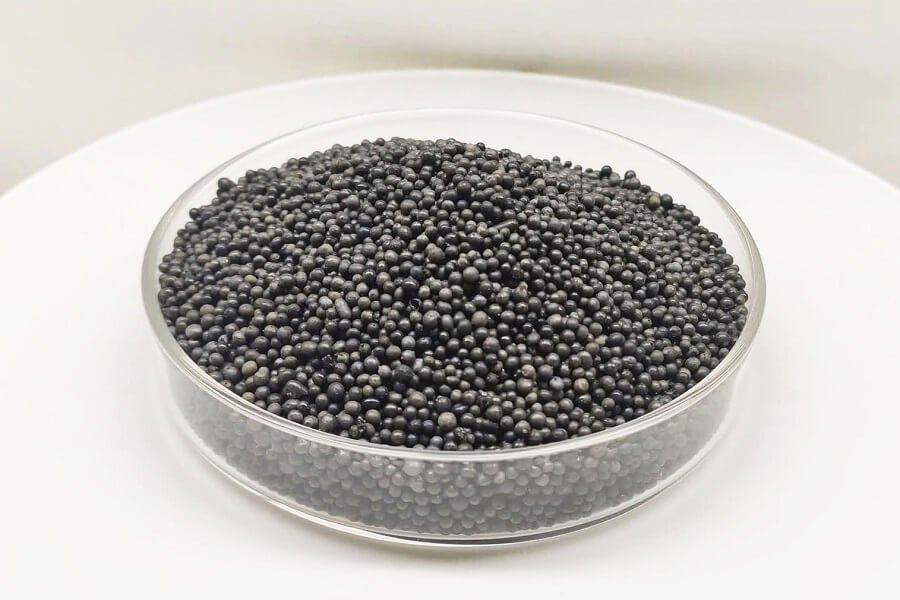

セラミック鋳型砂の物理的特性
| 粒の形状 | 完璧な球形 |
| 色 | 茶黒 |
| 角度指数 | 1.1最大 |
| サイズ範囲 | 0.075～2.0 mm（AFS 40～AFS 130） |
| 緩いかさ密度 | 1.9～2.1 g/cm3 |
| 難燃性 | 2050℃ |
| ライナーの熱膨張 | (200℃ – 1000℃) 5×10⁻⁶/℃ |
| 熱伝導性 | (1000℃) 5.0W/(M℃) |
| PH | 6.5～7.5 |
セラミック鋳造用砂粒度分布（代表例）
| μm | メッシュ | #40 | #60 | #75 | #100 |
| 600 | 26 | 5%以上 | |||
| 425 | 36 | 20～40％ | 5%以上 | ||
| 300 | 50 | 35～55％ | 10～30％ | 10%以上 | |
| 212 | 70 | 0～20％ | 30～50％ | 5～25％ | 3％以上 |
| 150 | 100 | 10%以上 | 15～35％ | 25～45％ | 10～20％ |
| 106 | 140 | 5%以上 | 0～20％ | 20～40％ | 35～55％ |
| 75 | 200 | 5%以上 | 10%以上 | 15～35％ | |
| 53 | 280 | 5%以上 | 10%以上 | ||
| PAN | 2%以上 | ||||
| AFS | 40±5 | 60±5 | 80±5 | 110±5 | |
| GFN | 65±10 | 105±10 | 140±10 | 200±10 | |
